什么是不定形耐火材料?不定形耐火材料由具有一定粒度級配的耐火骨料和粉料、結合劑、外加劑混合而成的耐火材料，又稱散狀耐火材料。用于熱工設備襯里，不經燒成工序，直接烘烤使用。同耐火磚比較，具有工藝簡單(因省去燒成工序)、節約能源、成本低廉、便于機械化施工等特點。在某些熱工設備上使用效果比耐火磚好。那么，不定形耐火材料分類有哪些呢?下面就隨找耐火材料網一起來看看吧。
不定型耐火澆注料的分類
按施工方法和材料性質，不定形耐火材料可分為澆注料、可塑料、搗打料、噴補料、投射料和涂料等。

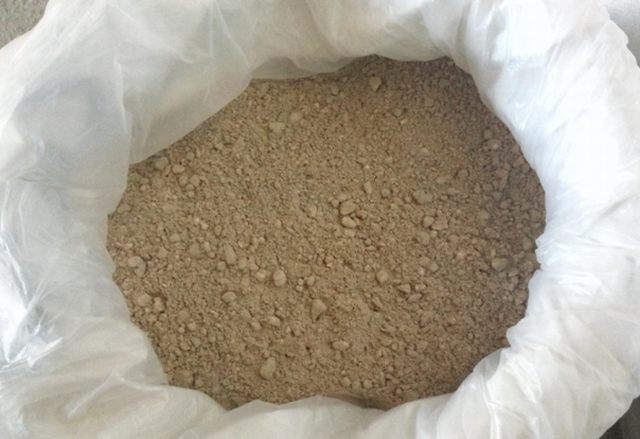

澆注料
一種加水攪拌后具有較好流動性的材料。成型后需經過適當養護，使其凝結、硬化，按一定制度烘烤后便可使用。
澆注料以硅酸鋁質熟料、剛玉質材料或堿性耐火熟料為骨料;輕質澆注料以膨脹珍珠巖、蛭石、陶粒、氧化鋁空心球為骨料。結合劑用鋁酸鈣水泥、水玻璃、硅酸乙酯、聚合氯化鋁、粘土或磷酸鹽等。外加劑視使用情況而定，其作用在于改善施工性能和提高理化性能。
澆灌料的施工成型方法有：震動法、泵注法、壓注法、噴射法等。用澆灌料作整體襯里，往往還要與金屬或陶瓷錨固件配合使用。如再加不銹鋼纖維增強，可提高其抗機械振動和抗熱震能力。澆灌料用作各種熱處理爐、礦石焙燒爐、催化裂化爐、轉化爐等的內襯，也用作熔煉爐和高溫熔體流槽的內襯，如鉛鋅熔化爐、錫槽、鹽浴爐、出鋼或出鐵槽、盛鋼桶、鋼水真空循環脫氣裝置吸嘴等。
可塑料
具有可塑性的泥料或泥坯。施加適當外力時，容易變形而不開裂;應力消除后，不再變形。可塑料材質有半硅質、粘土質、高鋁質、鋯英石質、碳質等，也有輕質可塑料。可塑料必須加入塑化材料，塑化材料多半為高可塑性粘土，還可用增塑劑提高這種粘土的可塑性。增塑劑有羧甲基纖維素、糊精、木質素磺酸鹽等。可塑料所用的結合劑有可塑粘土、磷酸、 磷酸二氫鋁、硫酸鋁等。加磷酸或磷酸鹽結合劑的氧化鋁質可塑料，保存過程中會與氧化鋁發生化學反應，生成不溶性的正磷酸鋁而使泥料硬化，因此要加保存劑，如草酸、檸檬酸、乙酰丙酮等。
施工方法一般采用搗打法或震動法。用可塑料修筑整體爐襯時，必須配置金屬或陶瓷錨固件。可塑料用作 均熱爐、 加熱爐、鍋爐等熱工設備的內襯，還用于包扎加熱爐水冷管。
噴涂料
以噴射機進行噴補或噴涂用的一種耐火混合料。按噴補方法可分為濕法噴補(或稱泥漿法噴補)、半干法噴補和火法(火焰)噴補。濕法噴補借助壓縮空氣噴送含有20～40%耐火粉料的泥漿，可以達到較高的霧散，附著率高，可進行較均勻的薄層噴補。半干法噴補是在噴頭處加水潤濕由壓縮空氣噴送的耐火粉料，加水量為11～14%，附著率較低，可進行較厚層的噴補。火法噴補屬于干法噴補，把噴補料送到燃料-氧氣噴槍的火焰中，噴補料在噴嘴火焰中部分熔化而附著在磚襯上。
噴補料材質有鋁硅質、鋁硅鋯質、 鎂質、 鎂鈣質、鎂鉻質等。所用的結合劑有硅酸鈉、磷酸鹽、聚磷酸鹽、瀝青、樹脂等。為了提高附著率，加有粘土、澎(膨)潤土、石灰等加入物。為了保證噴補料能達到良好燒結，還加入助燒結劑，如蛇紋石、純橄欖石、石灰、耐火粘土、氧化鐵等。
耐火涂料
涂覆于耐火磚襯上的材料。根據使用要求和施工方法的不同，耐火涂料有配制成泥膏狀和泥漿狀等形態。所用結合劑因材質而異，如配制連鑄中間包用堿性涂料磷酸鹽、聚磷酸鹽、硫酸鎂;配制高鋁質涂料則用粘土、磷酸二氫鋁、鋁鉻磷酸鹽、水玻璃等。為了提高涂料的涂抹性，一般要加增塑劑等外加劑。涂料主要用作各種熱工設備內襯的保護涂層，或用于修補磚襯局部損壞處。
搗打料
一種可塑性極低或不具有可塑性的散狀耐火材料。材質有硅質、粘土質、高鋁質、剛玉質、鋯英石質、碳化硅質、碳質、鎂質等。根據搗打料材質和使用條件，可采用與澆灌料相似的無機結合劑或有機結合劑，如水溶性的糊精、羧甲基纖維素、木質素、磺酸鹽、聚乙烯醇;抗水而具有熱可塑性的石蠟、 瀝青、 焦油、酚醛樹脂、無規聚丙烯等。
搗打料采用強制搗打施工，氣孔率較低，密度較高，因此，在不定形耐火材料中，搗打料特別適于作熔煉爐爐襯和盛高溫金屬熔液的各種容器的襯里。如平爐和電爐爐床、各種感應爐爐襯、高爐出鐵溝、盛鋼桶等。
投射料
一種半干狀的、用投射機投射筑襯的泥料。主要用于修筑整體盛鋼桶內襯。材料有硅質、蠟石質、粘土質、高鋁質和鋯英石質等。使用較多的是高硅質和高鋁質投射料。
以上是便是關于耐火澆注料的分類及施工的一些方法，如果想要了解更多相關信息，撥打宇能窯爐科技技術咨詢電話：15275952999 了解更多
